HTR3229 RGB LED驅動器
HTR3229 RGB LED驅動器
輸入電壓范圍：2.5V-5.5V
16路電流源
SDB上升沿復位I2C模塊
QFN4×4-24L，無鉛封裝
16路電流源
SDB上升沿復位I2C模塊
QFN4×4-24L，無鉛封裝
HTR3229
16x8或15×9陣列 LED 驅動器擴展器
HTR3229是一款通過1MHz的I2C接口進行編程的支持16×8或15×9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
另外，每個LED的開路和短路狀態都能被檢測，HTR3229能夠把開路和短路信息存儲在Open-Short寄存器組中。這個寄存器組允許MCU通過I2C接口讀取用以告訴MCU這些LED燈是否是在開路或者短路狀態以及位置信息。

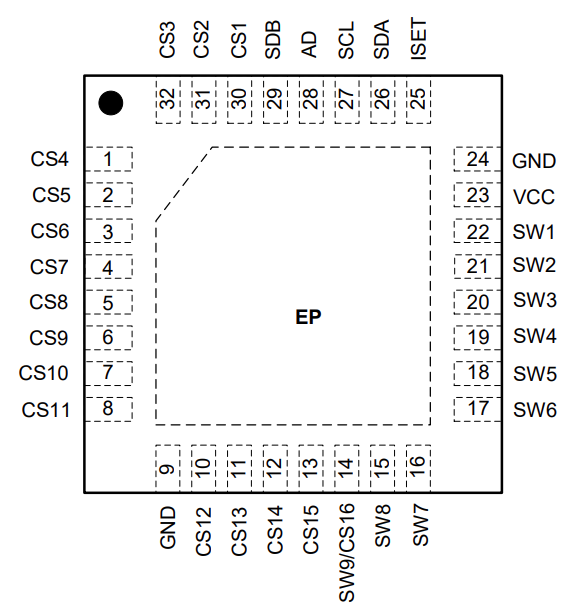

HTR3229的工作電壓在2.5V到5.5V之間，并且關斷電流和工作電流都非常小。HTR3229支持QFN-32(4mm×4mm)封裝，可在2.7V到5.5V和-40°C to+125°C下工作
特點 輸入電壓范圍：2.5V-5.5V 16路電流源 支持16×n (n=1~8), 15×9 LED 陣列配置 獨立的256階PWM控制臺階，每個CSx有256個直流臺階，64個全局電流臺階 SDB上升沿復位I2C模塊 支持1MHz的I2C接口，De-Ghost和擴頻功能 QFN4×4-24L，無鉛封 | 應用 白色家電LED面板顯示 IOT設備 游戲產品、智能音箱 |
 | ||

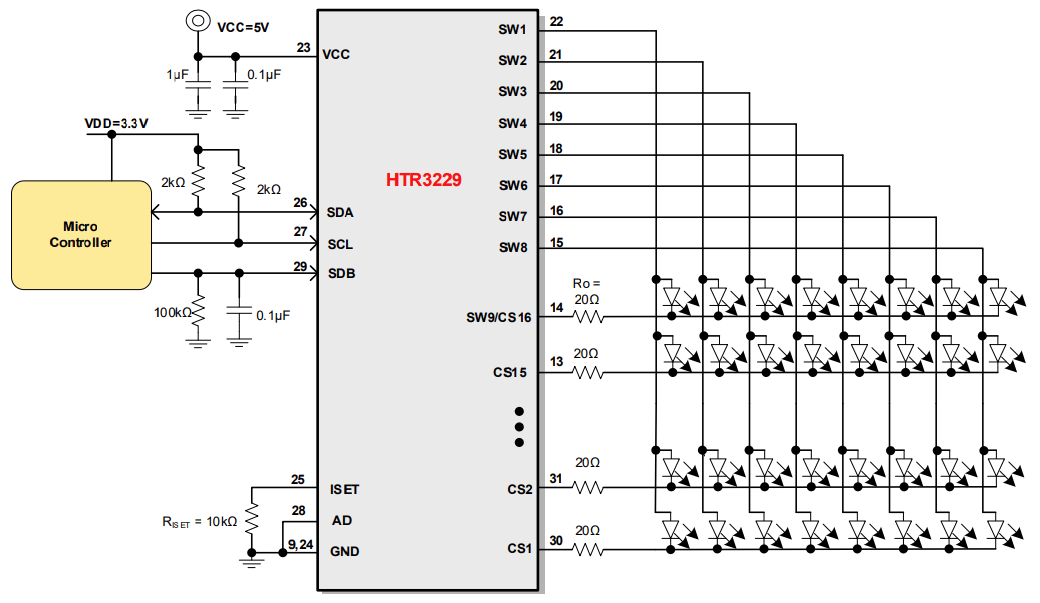

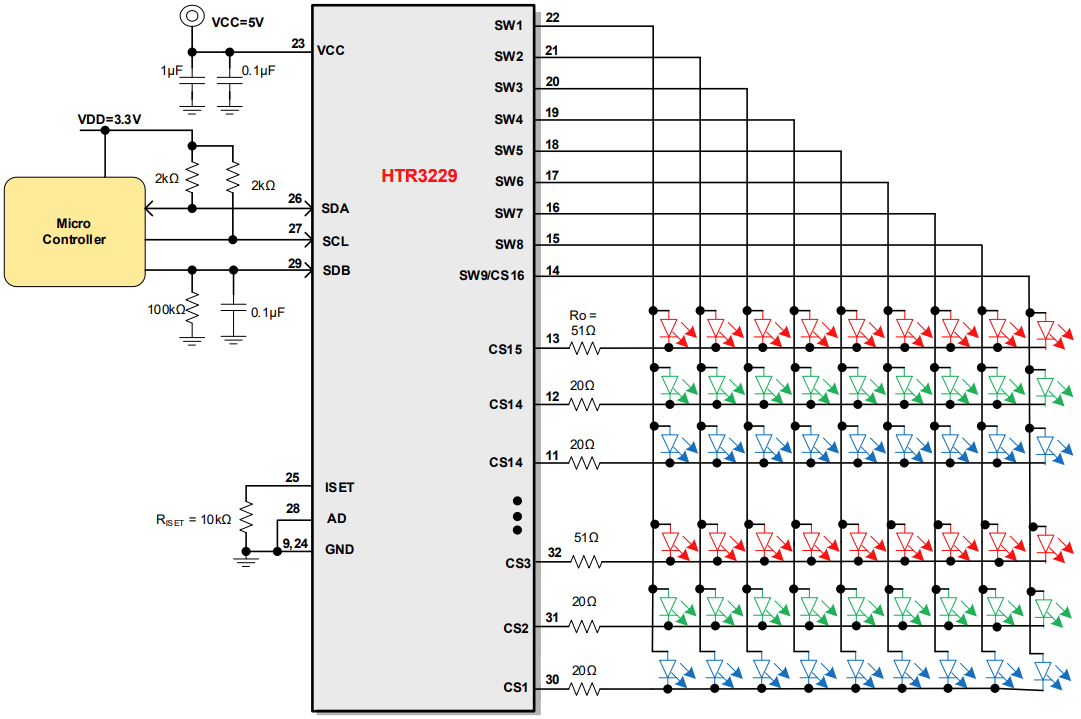

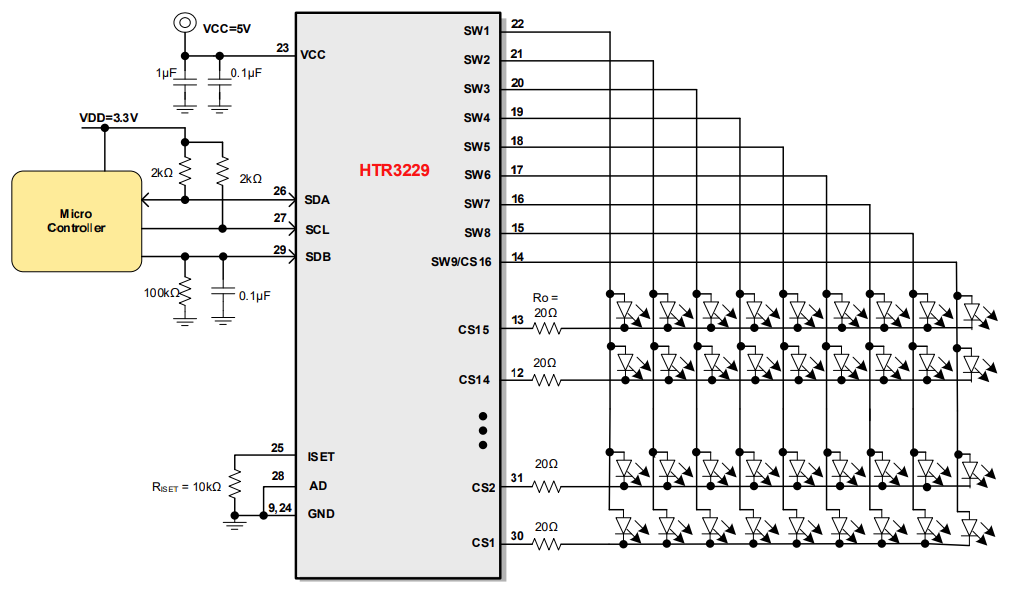

| 典型應用圖（45 RGBs） | 典型應用圖（16×8 LEDs） | 典型應用圖（15×9 LEDs） |
 |  |  |
|
|
